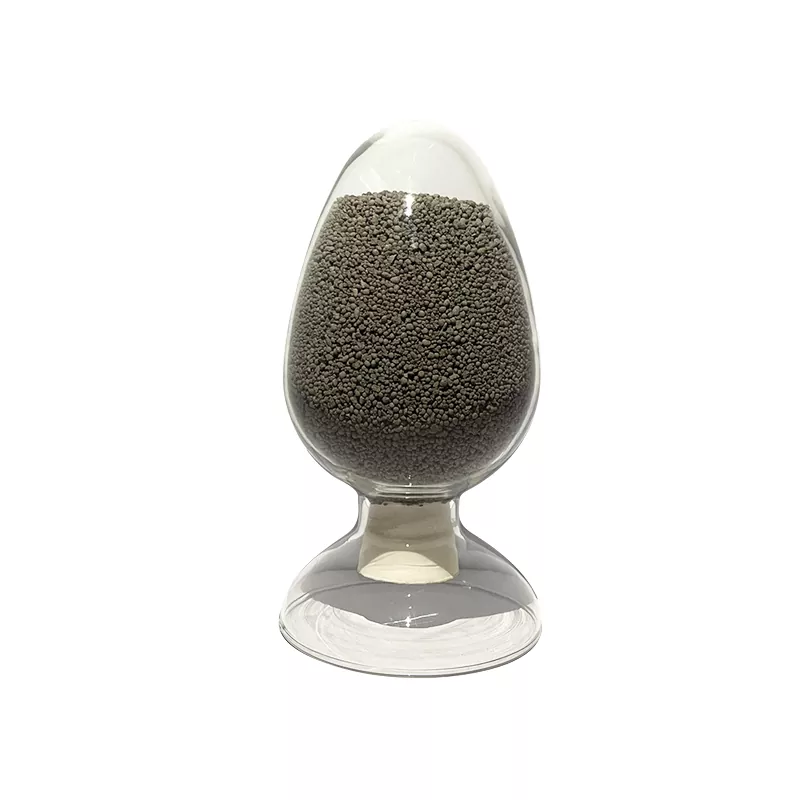

Svetsflöde SJ301

För agglomererat nedsänkt bågsvetsflöde SJ-301 har alla olika speciella bekymmer om det, och vad vi gör är att maximera produktkraven för varje kund, så kvaliteten på vårt svetsflöde SJ301 har mottagits väl av många kunder och haft en gott rykte i många länder. GUJIN ® SJ-301 har en bättre kvalitetsnivå, bättre prestanda för användning och ett lägre pris än marknadspriset, för mer information om SJ-301, kontakta oss gärna.

Skicka förfrågan

Produktbeskrivning

GUJIN® är en tillverkare och leverantör i Kina som huvudsakligen tillverkar svetsflux SJ301 med många års erfarenhet. Hoppas att bygga affärsrelationer med dig. GJ.SJ-301 är ett kiselkalciumneutralt agglomererat nedsänkt bågsvetsflöde med en partikelstorlek på 2,0-0,28 mm (10-60 mesh) och en alkalinitet på 1,0-1,1, som kan användas för både AC- och DC-svetsning. Vid användning av DC-svetsning kopplas svetstråden till den positiva elektroden. Svetsprocessen har utmärkt prestanda, bra slaggborttagning och vacker formning. Det kännetecknande för detta flussmedel är dess lilla specifika vikt och låga dosering. Detta är en fjärdedel av det ursprungliga agglomererade bågsvetsflödet. Baserat på teorin om lågtemperatursintring och mineralkristallisationsteorin använder den katalytisk teknologi för att stärka sintring för att erhålla rimlig sintringsmineralsammansättning och mineralfasstruktur, vilket är en professionell front-end-teknik för att främja järnökning och koksbesparing i masugnen. Förbrukningen under samma processparametrar är endast 80 % av HJ431.

Användande:

Svetsflöde SJ-301 kan fungera med svetstrådar H08A, H08MnA och H08MnMoA. Lämplig för svetsning av vanligt kolstål av kvalitet Q235 och rörledningsstål av kvalitet A, B, X42, X46, samt stål för tryckkärl som lagringstankar för petroleumgas och flaskor för flytande gas. Detta flussmedel kan användas för enkeltrådssvetsning, dubbeltrådssvetsning och flertrådssvetsning, speciellt lämplig för dubbelsidig enkelsvetsning.

Varningar:

1. Svetsflöde SJ-301 måste gräddas vid 300℃-350 ℃ i 2 timmar före användning.

2. Innan svetsning ska föroreningar som rost, oljefläckar och fukt avlägsnas från de svetsade delarna.

3. DC-svetsning bör användas.

Kemisk sammansättning (%)

Si02+TiO2	Al2O3+MnO	CaO+MgO	CaF2	S	P
30-40	25-30	25-30	5-13	≤0,05	≤0,05

Grundläggande av flödet:B//W=1,0-1,1

Den avsatta metallens mekaniska prestanda

Tråd	Avkastningsstyrka （MPa）	Draghållfasthet (MPa)	Slagenergi AKV(J)	Förlängning
H08MnA	≥350	415-550	≥50（0℃）	≥24 %
			≥27（-20℃）
H08MnA	≥400	530-630	≥50（0℃）	≥24 %
			≥27（-20℃）
H08MnMoA	≥480	600-700	≥50（0℃）	≥20 %
			≥27（-20℃）
