Hem > Produkter > Svetsflöde > Svetsflöde SJ102

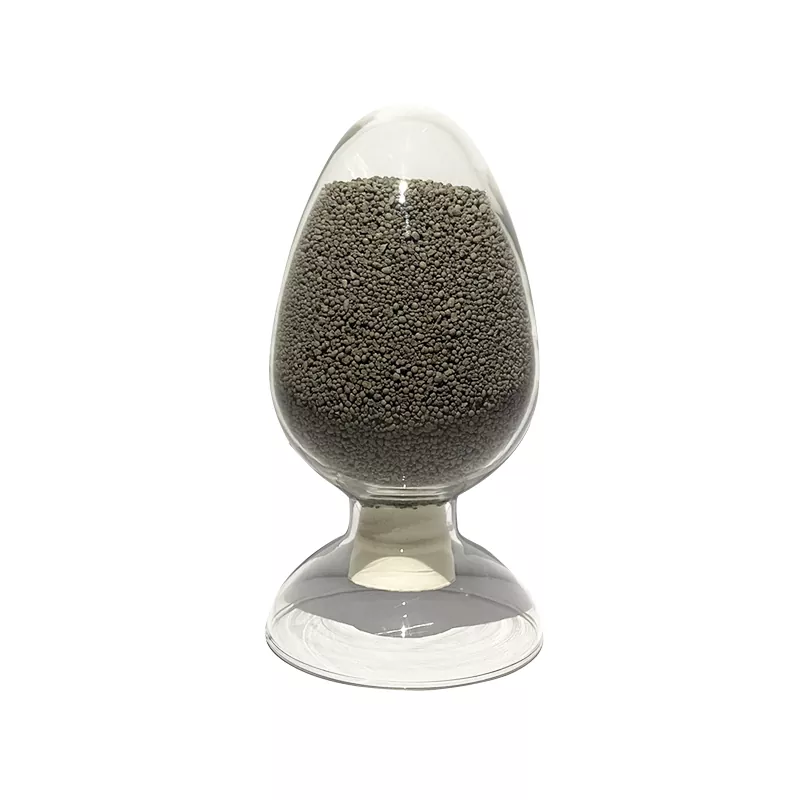

Svetsflöde SJ102
  • Svetsflöde SJ102Svetsflöde SJ102

Svetsflöde SJ102

Som professionell tillverkning vill GUJIN® ge dig Svetsflöde SJ102. Och GUJIN® kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

China Welding flux SJ102 Factory Direct Supply. GUJIN® är tillverkare och leverantör av svetsflux SJ102 i Kina. GJ.SJ-102 är ett agglomererat nedsänkt bågsvetsflöde av fluoralkalityp, som är en svagt gul sfärisk partikel med en partikelstorlek på 10-60 mesh och en alkalinitet på cirka 2,6. Dess löst till löst förhållande är cirka 1,0, och flussmedlet har lågt S- och P-innehåll. Svetsformationen är vacker, ytan är slät och flussmedlets neutrala övergång övergår inte till kiselmangan. Submerged Arc Flux SJ-102 används huvudsakligen för att ersätta ytsvetsvalsar med liten diameter HJ260 och HJ107, vilket löser problemet med svåra höga svetsar. -temperatur slaggborttagning. Utrustad med samma svetstråd sparar den cirka 25 % jämfört med smält flussmedel. Submerged Arc Flux SJ-102 kan även matchas med motsvarande svetstrådar för smalspaltssvetsning av lågkolhaltigt stål och vissa låglegerade stål.

Användande:

Submerged Arc Flux SJ-102 Lämplig för flergångssvetsning med svetstrådar av kolstål, låglegerat stål, austenitiskt rostfritt stål och martensit rostfritt stål. Detta flussmedel är lämpligt för omvänd likströmssvetsning, och dess svetsfogar har utmärkta mekaniska egenskaper och slagseghet vid låg temperatur. Det matchas med motsvarande ytsvetstrådar för ytbeläggning, och ytskiktet har god omfattande motståndskraft mot högtemperaturoxidation. Jämfört med HJ260 har detta nedsänkta bågsvetsflöde kortare slaggprestanda och lägre kemisk aktivitet, bättre slaggavlägsnande vid hög temperatur, vacker svetsbildning, liten förbränningsförlust av legeringselement och överlägsen prestanda i alla aspekter jämfört med HJ260.

Varningar:

1. Submerged Arc Flux SJ-102 måste gräddas vid 300–350 ℃ i 2 timmar före användning.

2. Innan svetsning ska föroreningar som rost, oljefläckar och fukt avlägsnas från de svetsade delarna.

Kemisk sammansättning (%)

Si02+TiO2

Al2O3+MnO

CaO+MgO

CaF2

S

P

15-20

25-30

30-40

15-20

≤0,03

≤0,03

Den avsatta metallens mekaniska prestanda

Tråd

AWS

Avkastningsstyrka

(MPa)

Draghållfasthet (MPa)

Slagenergi AKV(J)

Förlängning

H08MnA

EM12K

≥350

450-550

≥34(-20℃)

≥26 %

≥27(-40℃)

H08Mn2MoA

EA2

≥470

550-700

≥34(-20℃)

≥22 %

≥27(-40℃)

H10Mn2

EH14

≥400

480-650

≥27(-40℃)

≥26 %


Förpackningsform: Förpackad, 25 kg/påse 0,40 påsar/ton.

Minsta orderkvantitet: 5ton

Hot Tags: Svetsflöde SJ102, Kina, tillverkare, leverantörer, grossist, fabrik, billig, offert, CE, kvalitet, avancerad
Relaterad kategori
Skicka förfrågan
Lämna gärna din förfrågan i formuläret nedan. Vi kommer att svara dig inom 24 timmar.
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
